MUSELEUSES MONOBLOCS ISOBARIQUE

ligne Embouteillage compacte à partir de 250 litres/heure- système sur mesures en fonction de vos besoins adaptable pour plusieurs contenants et volumes . Equipements modulaires, compacts et flexibles qui automatisent le processus complet d’embouteillage et dosage, compris le remplissage, bouchonnage et l’étiquetage en une seule machine

Polyvalence et Compatibilité de cette machine de 3 mètres de long y compris les tables et de 1,4 mètre de large

Ligne semi-Automatique mise en bouteille

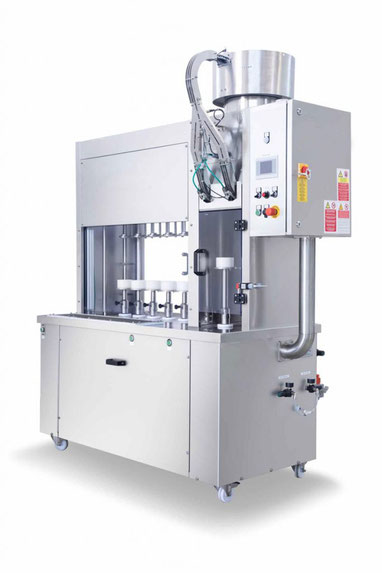

embouteillage étiquetage compacte monobloc
embouteillage étiquetage compacte monobloc

Le Tribloc Semi-automatique  réunit dans une seule machine la remplisseuse isobarique, la boucheuse pour bouchons champagne ou bouchons ras et la museleuse pour muselets à 4 fils avec ou sans plaque.

APPLICATION

Remplissage isobarique de boissons et vins pétillant ou tranquilles + bouchage avec bouchons champagne ou ras + muselage.

DONNÉES TECHNIQUES
  • Cadence : remplisseuse 400 b/h, boucheuse et museleuse 800 b/h
  • Type de bouteille : en verre – diamètre de 55 à 115 mm et hauteur maximum 375 mm – autres dimensions sur demande
  • Pression de travail maximum de la remplisseuse isobarique : 5 bar
  • Type de bouchon : champagne en liège/ras en liège : H maximum 52 mm - ⌀ maximum 31 mm
  • Mâchoires de compression du bouchon : H 60 mm, en acier inox trempé et rectifié
  • Type de muselet : 4 fils avec plaque - 4 fils sans plaque
  • Pression de l’alimentation de l’air : 6 bar
  • Consommation de l’air : 1,2 L/sec.
  • Tension d’alimentation électrique principale : 400V 50/60Hz triphasée (3PH+N+PE) – autres voltages sur demande
  • Tension d’alimentation électrique du circuit auxiliaire : 24V 50/60Hz
  • Puissance totale installée : 2,5 kW
  • Poids de la machine : 500 Kg
DESCRIPTION

Le Tribloc Semi-automatique est destiné aux petites et moyennes entreprises d’embouteillage qui nécessitent une production jusqu’à 400 bouteilles/heure pour le remplissage isobarique et jusqu’à 800 bouteilles/heure pour les fonctions de bouchage et muselage*.
(*le rendement effectif d’une machine semi-automatique dépend directement de l’habilité de l’opérateur qui l’utilise et des caractéristiques du produit à remplir).

La machine consiste en un seul châssis supportant trois modules : une remplisseuse isobarique, une tourelle de bouchage et une de muselage, toutes réglables en hauteur pour pouvoir élaborer différents formats de bouteille.

La remplisseuse isobarique à 6 vannes est équipée d’une cuve avec pression de travail maximum de 5 bars. La tourelle est prédisposée pour l’installation des systèmes d’évacuation individuelle et double pour l’élimination de l’oxygène à l’intérieur de la bouteille. Dans la version avec la gestion automatique des cycles de travail, un afficheur de contrôle permet de régler intuitivement les paramètres des phases du cycle de remplissage. Pendant la pré-évacuation de l’oxygène de la bouteille il est possible de configurer les temps d’aspiration, la durée d’introduction du CO2 et le nombre d’injections. Dans la phase de dépressurisation précédant le bouchage, on peut régler les temps et les répétitions des cycles de dégazage avant la fermeture de la bouteille, tandis que la hauteur du produit à l’intérieur de la bouteille est déterminée par les canules de niveau.
En origine la remplisseuse a été conçue pour bouteilles en verre mais avec les accessoires appropriés elle peut être utilisée également pour bouteilles en PET ou canettes en aluminium.

Ce tribloc est conçu pour boissons fermentées et pétillants telles que vin mousseux méthode Charmat, champagne, prosecco, bière, cidre et kombucha mais il s’avère être une solution versatile pour ceux qui doivent embouteiller et boucher également boissons plates et vins tranquilles avec la même machine ; il est possible d’utiliser soit le bouchon champagne que le bouchon ras sans nécessité d’effectuer aucune modification structurelle de la tête de la boucheuse. Pour utiliser le bouchon ras il suffit d’installer le kit approprié et désactiver la tourelle de muselage pour que le tri-bloc travaille exclusivement avec les tourelles de remplissage et bouchage.
La boucheuse est équipée d’un tuyau d’alimentation manuelle avec capacité de 10 bouchons environ *; en alternative il est possible d’’équiper la boucheuse avec un magasin du type mini-revolver à 10 tuyaux avec une capacité de 100 – 120 bouchons * (*selon la hauteur du bouchon utilisé).

Le poste de muselage est approprié pour l’application de muselets à 4 fils avec ou sans plaque. L’alimentation des muselets est effectuée automatiquement dans les têtes de muselage tournantes. Le cycle terminé la bouteille résultera muselée avec rabattage de l’œillet. La machine en version standard est équipée de magasin à un seul tuyau avec la capacité de 250 muselets ou, en option, avec magasin manuel du type revolver à 9 tuyaux avec la capacité de 1000 muselets.

Tous les composants de la machine sont faciles à inspecter pour des opérations de nettoyage et entretien très aisées qui leur garantissent une longue durée de vie.
Comme toutes les machines d’embouteillage il est entièrement réalisé en acier inox, matières plastiques pour emploi alimentaire et alliage d’acier, en conformité aux normes en vigueur concernant les « Matériaux et Objets en Contact avec les Aliments » MOCA : Règlement CE n° 1935/2004.
La machine est conforme à la Directive Machines 2006/42/CE.
